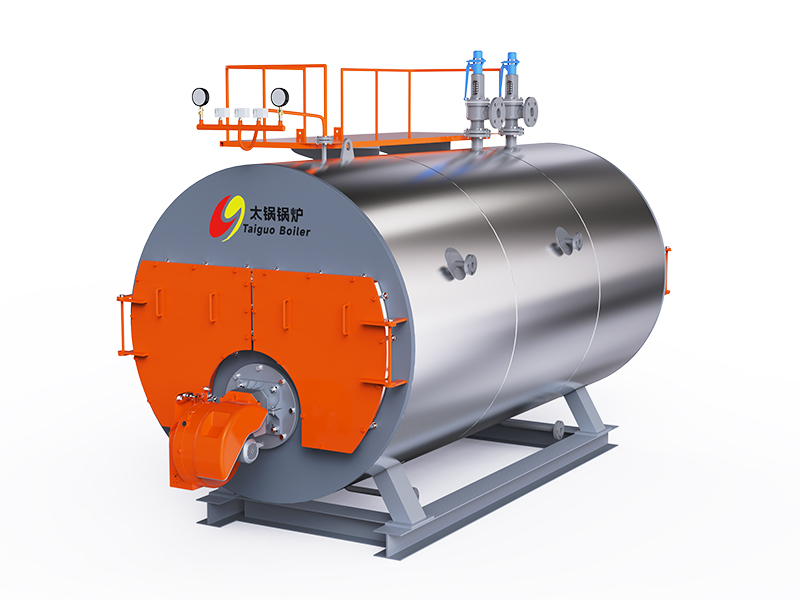

WNS系列全自动燃油（气）卧式热水锅炉（实用新型专利），采用卧式三回程湿背结构，改善锅炉运行环境，提高锅炉效率和使用寿命；全部烟气通道置于水中，尾部配有余热水箱及完善的保温外包设计，烟箱密封采用迷宫式结构，避免了烟箱漏烟现象。采用有良好膨胀性能的波纹炉胆与锥形炉胆的组合炉胆，炉胆尺寸与火焰相吻合，...
锅炉完全匹配的高性能燃烧机，进行全面自动调节，使燃烧充分，节省燃料，降低污染；采用高保温性能的超细玻璃棉，散热损失更小；采用智能化节能控制系统，对锅炉及供水、供暖、自控水温系统进行控制，结合不同负荷调节燃料供给，更加节能。安装方式为整体快装锅炉，振动小，对地基无特殊要求，不需地脚螺栓固定，安装简单易行。 采用活动炉头结构，可匹配各种燃烧器，更换炉头，维修炉体方便快捷。 前、后烟箱采用活动可拆结构，可方便地对锅炉内部进行检查、维护、保养，简单、便捷，产品设计新颖、结构合理，工艺性能良好，使本产品具有不同凡响的优异品质，是***新开发的新款产品。
1、锅炉产品
卧式内燃三回程全湿背设计，100%波纹炉胆，具有良好的热伸缩性，水冷回燃室，回燃室与后管板扳边对接，应力最低，质量更可靠。
2、大直径波纹炉胆
锅炉燃烧室由大直径全波纹炉胆组成，燃烧空间大，燃料燃烧完全，有效吸收热量及热膨胀，，辐射受热面大。
3、热力充足
锅炉受热面积按大于25平方/每吨设计配置，充分吸收有效热量，排烟温度低，热损失小，保证出力足，效率高。
4、多功能安全防爆装置
锅炉后板上设有与炉膛连通的防爆装置，防止燃料在炉膛内发生剧烈爆燃时，泄放瞬间的高能量，能自动复位，同时具有观火视镜和检修通道的功能作用，利用运行中燃烧火焰的调整，炉膛检查，维护方便。
5、安全降水时间足
锅炉的燃烧室地位布置，水位确定符合国家规程，同时严格按国际通用规范标准的水位波动时间要求，具有充足的安全降水空间，保证锅炉的运行安全。
6、锅炉检修方便
锅炉顶部设有人孔，锅炉前后部下方设有手孔装置，便于炉内装置及锅炉底部的检查、清理。

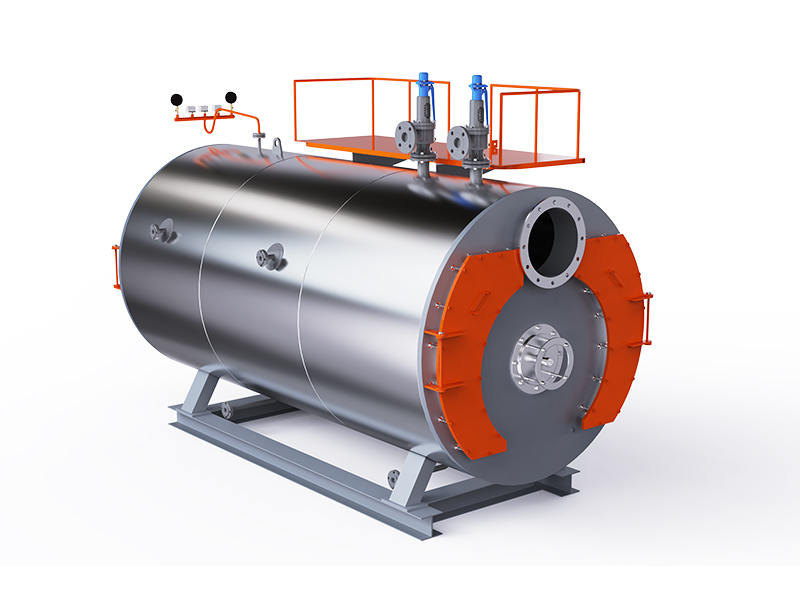

7、前后烟箱密封独特
烟箱采用双开式烟箱门，开启方便，多级迷宫式密封， 密封材料特制，压缩性能好，完全隔阻烟气的泄漏，可重复使用。
8、水温、水位保护可靠
锅炉水温、水位设置多重控制保护，以及超烟温保护，确保锅炉运行的安全。
9、自动控制水平领先
锅炉控制器采用西门子、德力西电器元件，性能可靠。具有液晶屏显示的中英文菜单型，人机对话远程控制的触摸屏型。
|
Item |
WNS0.7 |
WNS1.4 |
WNS2 1 |
WNS2 8 |
WNS3. 5 |
WNS4.2 |
WNS5. 6 |
WNS7 |
WNS10. 5 |
WNS14 |
|
|
Rated power (MW) |
0.7 |
1.4 |
2.1 |
2.8 |
3.5 |
4.2 |
5.6 |
7 |
10.5 |
14 |
|
Rated working pressure(Mpa) |
0.7/1.0/1.25 |
||||||||||
Rated effluent temperature(℃) |
85/95/115 |
||||||||||
Rated return wate r temperature(℃) |
60/70/70 |
||||||||||
|
Thermal efficiency(% |
98 |
||||||||||
Thermal efficiency (m²) |
35 |
53 |
77 |
107 |
127 |
198 |
212 |
272 |
358 |
448 |
|
|
Energy saver heati ng area(m²) |
11 |
12 |
15 |
22 |
30 |
35 |
45 |
60 |
70 |
80 |
|
Suitable fuel |
Natural gas/LPG/LNG/City gas/Biogas/Diesel /Heavy Oil |
||||||||||
|
Fuel consum ption |
Diesel (Kg/h ) |
61 |
121 |
182 |
241.5 |
302 |
362 |
485 |
612 |
905.6 |
1207.5 |
|
Natural gas(N m³/h] |
70 |
140.5 |
210.6 |
283 |
351.5 |
422.4 |
563 |
705.5 |
1055 |
1408 |
|
Weight(t) |
7.1 |
8.2 |
9.9 |
12.7 |
14.2 |
17.5 |
21.3 |
22 |
35.5 |
45 |
|
|
Maximum transpor t size of boiler(mm ) |
3400×170 0×2100 |
4300×19 00×2300 |
3900×2 100×25 00 |
4700×2 200×26 00 |
5200x2 300×27 00 |
5660×2 400×28 00 |
5900×2 500×30 00 |
6600×27 00×3200 |
7500×34 00×3600 |
7800×37 00×4200 |
|
