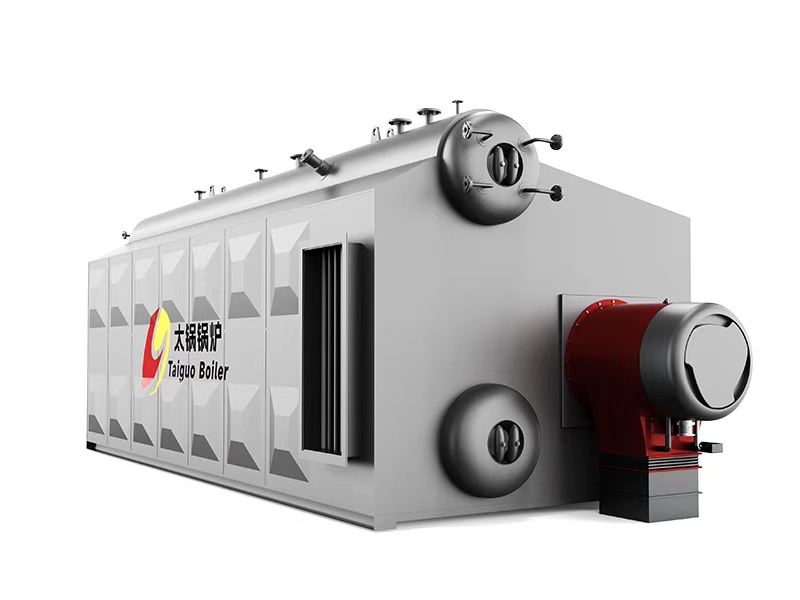

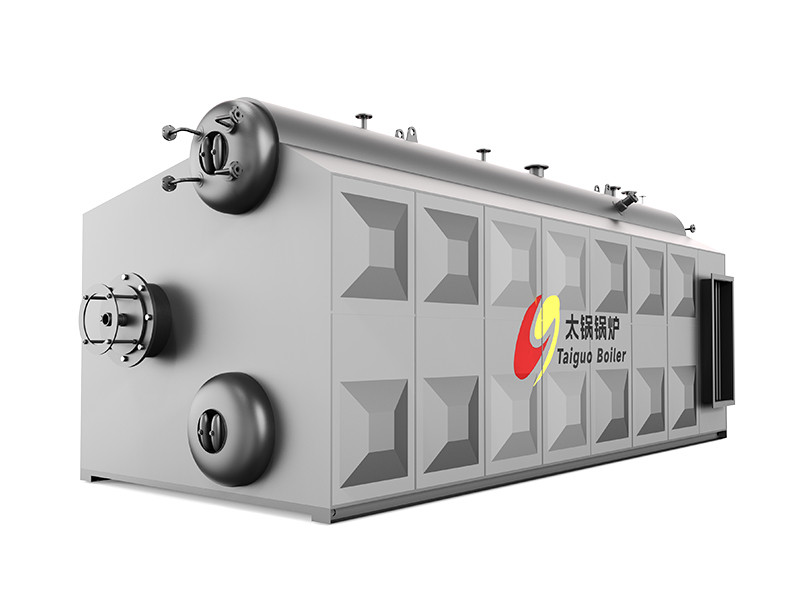

该产品为典型的锅筒纵置式“D”型布置快装水管锅炉，微正压运行。它由上下锅筒、膜式水冷壁、过热器、对流管束，节能器及冷凝器组成，燃烧器布置在前墙，燃料在炉膛内燃烧后，烟气依次冲刷第一对流管束、过热器、第二对流管束，节能器及冷凝器，排入烟囱。...
本锅炉为双锅筒纵置式燃气锅炉，锅炉由炉膛组件、炉膛出口连接烟道、对流管束组件、对流管束出口连接烟道和节能器组件五部分组成，其中锅炉炉膛组件采用全膜式水冷壁结构，主要由炉膛左右膜式水冷壁及上下集箱、炉膛前后水冷壁及上下集箱构成；对流管束组件由上、下锅筒，对流管束、左右膜式水冷壁构成；节能器组件由进出口集箱和节能器管束构成。
锅炉炉膛前墙布置一台燃烧机，天然气经燃烧机进入锅炉炉膛燃烧，高温烟气依次经过对流管束、节能器后由烟囱排入大气。
⑴ 本锅炉采用双锅筒“D”型布置，结构紧凑，占地面积小，火焰充满度好。
⑵ 锅炉采用前端固定，下部支承方式，点火升温后能自由向后、向上膨胀，膨胀自如，各元件工作安全可靠。
⑶ 炉膛水冷壁及对流烟道均采用膜式壁结构，气密性好，适于正压运行，并有效降低耐火材料的使用及维修工作量。
⑷ 自承式结构，抗震性能好。本体结构重量均置于钢制底座上，膜式壁全焊接结构使得整个锅炉浑然一体，对地震带及地震设防地区尤为适宜。
⑸ 本锅炉外包装采用压制护板，外形美观、漂亮。
⑹ 本锅炉的炉膛设有检查孔，为使用、维修提供了极大方便。炉顶设有防爆门。
⑺ 本锅炉采用快装结构，能有效缩短安装周期。
⑻ 采用高热阻材料作为绝热层，保温性能良好。
⑼ 尾部布置有节能器及冷凝器，能有效控制排烟温度，锅炉热效率高。
⑽ 整台锅炉座在钢性很强的底座上，安装运输方便。
⑾ 锅炉具有富裕的受热面，及足够大的汽水空间，保证锅炉参数稳定。
⑿ 采用全自动燃烧器，燃烧效率高并具有点火程序控制及超压、熄火保护功能。
⒀ 给水采用连续电动调节，并具有高低水位报警、保护连锁功能。
⒁ 采用喷水减温器，温度调节灵敏，调温幅度大。
|
SZS4 |
SZS6 |
SZS10 |
SZS15 |
SZ20 |
SZ25 |
SZS30 |
SZS35 |
SZS40 |
|
|
Rated evaporation (t/h) |
4 |
6 |
10 |
15 |
20 |
25 |
30 |
35 |
40 |
|
|
Rated working pressure (Mpa) |
1.25/ 1.6/2.5 |
|||||||||
|
Rate steam temperature （℃） |
194/204/226 |
|||||||||
|
Feed water temperature （℃） |
20 |
20 |
104/20 |
104/20 |
104/20 |
104/20 |
104/20 |
104/20 |
104/20 |
|
|
heating area(m) |
Body |
90.22 |
125.6 |
205.56 |
216.84 |
271.5 |
285.24 |
392.34 |
457.7 |
523.12 |
Economizer |
35.8 |
63.4 |
132.2 |
283.6 |
411.2 |
504.8 |
471.2 |
549.7 |
628.2 |
|
Condenser |
25.4 |
41.5 |
62.8 |
101.1 |
134.7 |
168.3 |
252.4 |
294.7 |
336.8 |
|
Available Fuel |
natural gas 、biogas 、coke gas 、light oil 、methanol 、biodiesel etc 、heavy oil |
|||||||||
|
Fuel consumption |
Natural gas (Nm3/h) |
288 |
432 |
720 |
1080 |
1440 |
1800 |
2160 |
2525 |
2881 |
|
Light oil (kg/h) |
244 |
372 |
620 |
930 |
1240 |
1550 |
1860 |
2079 |
2373 |
|
Thermal efficiency (%) |
＞98 |
|||||||||
Weight biggest part of Transportation (t) |
25 |
32 |
40 |
45 |
50.6 |
60 |
68.2 |
77 |
85.5 |
|
Overall dimension boiler assembied L×W×H( m ) |
5.76*4.1 0*3.70 |
7.84*3.4 0*3.40 |
8.00*43. 60*4.70 |
8.90*3.9 0*4.00 |
8.90*3.9 0*4.00 |
10.50*4. 12*4.15 |
10.50*4. 30*4.23 |
11.78*4. 40*4.35 |
12.82*4. 45*4.40 |
|
